  PhenoTron^®-SR植物冠层与根系高通量表型剖析系统，是球速体育生态技术公司基于自主研发的多功效高光谱成像技术（荣获杨凌农高会“后稷奖”）、FluorTron^®叶绿素荧光成像技术（被评为十大“重大农业科技立异结果”）、Thermo-RGB成像融合剖析技术，设计生产的一款同时适用于根窗根系培养及表型成像和笔直冠层表型成像功效的高通量自动化剖析系统，可同时对植物根系及地上部分如冠层、侧面、幼苗进行高通量表型成像剖析。

• 植物冠层与根系高通量表型成像剖析专利技术（ZL 2023 2 2771765.2）
• 可凭据需求灵活选配差别表型成像传感器技术：

1. 高光谱成像，400-1000nm、900-1700nm可选，超400个光谱波段
2. UV-MCF植物荧光高光谱成像，可同时获得蓝色、绿色、红色及远红波段的荧光光谱成像，不但可对生物荧光在二维标准上进行成像剖析，还可以获得荧光光谱特征（光谱指纹）并在高光谱维度上（多达几百个）进行荧光光谱剖析
3. 叶绿素荧光成像，包括LEDIF叶绿素荧光监测或叶绿素荧光成像
4. Thermo-RGB成像，包括红外热成像、RGB成像及红外热成像与RGB成像融合剖析技术

• 可选配基于蒸渗仪技术的iPOT数字化培养盆，全面监测重量变革、土壤水分与温度，及叶片温度、叶绿素荧光、茎流、光相助用等生理生态参数
• 可选配传送带式平台，表型成像事情站装置在传送带上，特别适合组培苗和种苗表大批量表型剖析、种质资源检测等
• 应用于植物根系表型、种苗与组培苗表型检测、作物表型研究剖析、植物生理生态研究、光合生理研究、种质资源检测、胁迫与抗性评估与筛选等

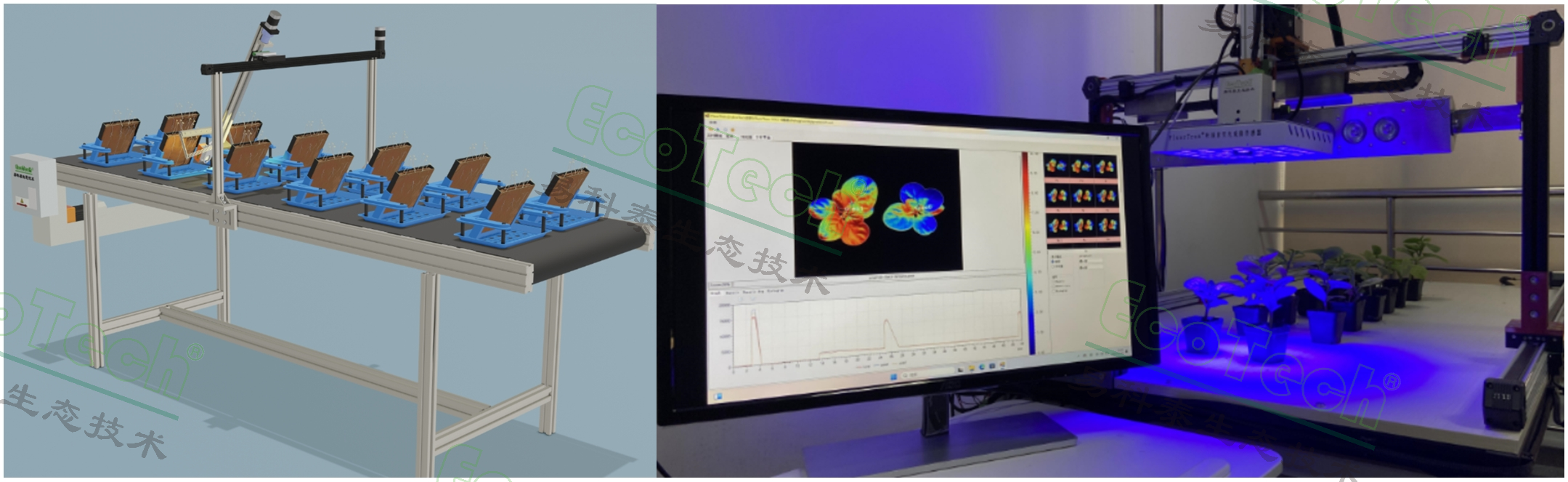

PhenoTron^®-SR植物冠层与根系高通量表型剖析系统：左为根系表型成像，右为冠层表型成像

主要技术指标：

• 嵌入式主控系统，全中文操作界面，触控屏+PC端GUI软件双重控制，可无线控制
• XYZ三轴全自动运行，精准定位扫描成像剖析，运行精度1mm，规格可凭据需求定制
• 可选配视觉识别定位功效，一键精准定位，视觉定位精度优于2cm
• 支持组合命令，可自界说Protocols，自动执行平台运行
• 支持位置影象，可一键注册、纪录、生存、读取坐标信息，自动移动精准定位收罗数据
• 多功效高光谱成像：

1. 光谱规模：400-1000nm，光谱通道440
2. 多光谱成像：具备MROI功效，凭据需求选择感兴趣光谱波段，进行多光谱成像，减少数据冗余
3. 空间区分率：1024像素
4. 结构指数：NDVI、RDVI、MSR、SAVI、MSAVI、TVI、MCARI、MTVI、EVI等
5. 色素指数（包括叶绿素指数、胡萝卜素指数、花青素指数等）：VOG1、VOG2、VOG3、GM1、GM2、TCARI、CI、CCCI、TCARI/OSAVI、SRPI、NPQI、NPCI、CTRI、CAR、CRI550、CRI700、CRI550_515、CRI700_515、DCabCxc、DNIRCabCxc、SIPI、PSSRa、PSSRb、PSNDc、ARI等
6. 叶黄素循环色素指数：PRI570、PRI515、PRIm1、PRIm2、PRIm3、PRIm4、PRIn、CI等
7. 颜色指数：包括红度指数、绿度指数、兰度指数、比值指数等，可区分100多种颜色波段
8. 生理生态指数：包括健康指数HI、衰老指数PSRI、叶绿素荧光指数CUR等
9. 光合物候指数：CCI、NIRv、?PRI等
10. 蓝绿荧光Fb（或F440）和Fg（或F520）及胁迫诱导次级代谢产品指数等
11. 叶绿素荧光Fr（或F690）和Ffr（或F740）等
12. 荧光比值植物，如Fb/Fg、Fb/Fr、Fb/Ffr、Fr/Ffr等，及F730-740/F680-690（反应叶绿素含量及植物恒久胁迫等）、F735/F700（可精确反应叶绿素含量）等

• 900-1700nm高光谱成像：

1. 光谱通道220，具备感兴趣光谱波段自由选择功效，减少数据冗余、提高收罗效率
2. 光谱区分率 FWHM：8nm
3. 空间区分率：640像素
4. 可成像丈量剖析NDNI归一化N指数、NDWI归一化水指数、MSI水分胁迫指数等，可剖析土壤有机碳及总氮状态
5. N素指数：DCNI、TCARI1510、MCARI1510、NDNI、NRI1510、N870,1450、N850,1510等

• SpectrAPP高光谱表型成像剖析软件及 FluorVision高光谱荧光成像剖析软件，可进行光谱融合、ROI选区剖析、?积校准、频率直方图、自动识别波段峰值，近百种参数一键剖析

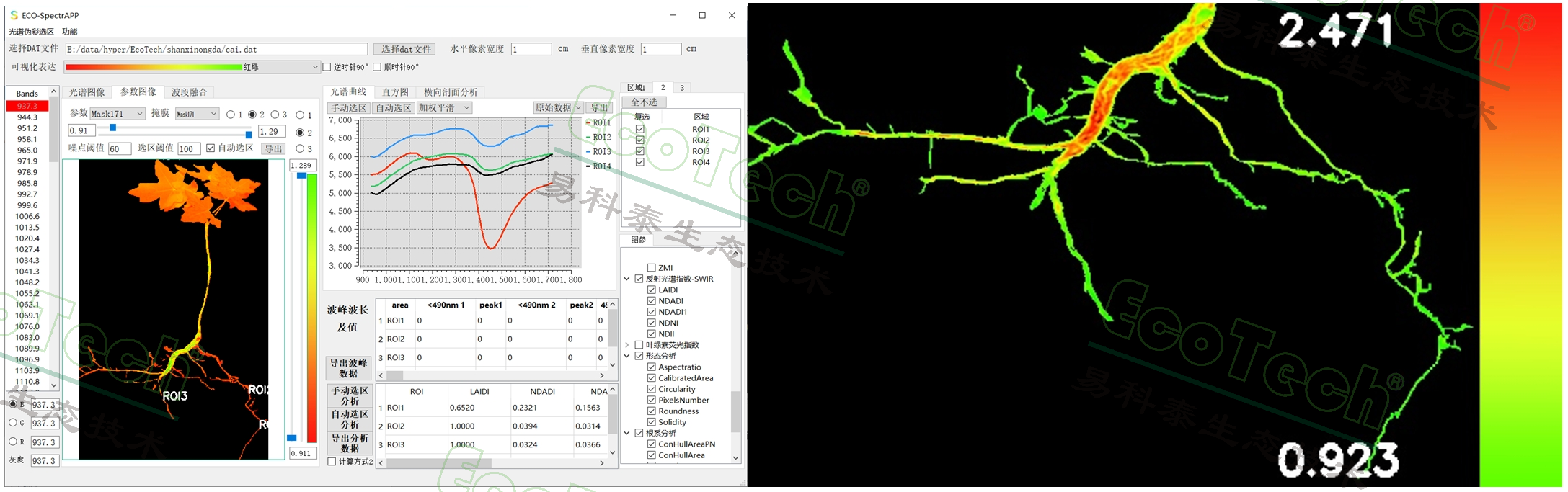

左：SpectrAPP^®高光谱成像剖析，右：元宝槭根系光谱剖析指数

• Thermo-RGB成像：

1. 可见光-红外热成像双镜头主机，RGB区分率2000万像素，红外热成像区分率：640*512
2. 测温精度：±2℃或±2%，测温规模：-20℃-150℃或0℃-550℃
3. 可进行多模式图像可视化表达、感兴趣区剖析、光谱指数剖析、颜色空间剖析、直方图剖析、尺寸校准、结果图/表导出等，同时具备阈值掩膜自动选区及手动选区功效
4. 颜色剖析：VIgreen、VEG、ExG、ExGR、GLI、CIVE、COM、WI、Lab、R/G/B、R/G、B/R，可进行L*a*b*和HSV/HIS颜色空间剖析；
5. 形态剖析：包括根系及冠层长、宽、长宽比、紧凑度、相对生物量（投影面积或像素总值）等

• 叶绿素荧光成像：

1. 500万像素高区分率、高灵敏度视频叶绿素荧光成像，70fps帧频
2. 可运行荧光淬灭剖析、Kautsky诱导效应等Protocols，也可自编程运行protocol
3. 成像丈量参数：Fo、Fm、Fp、Ft、Fs、Fm’、Fv/Fm（QYmax）、?F/Fm’（YPSII）、Fv/Fo、NPQ、Rfd、Y(NPQ)、Y(NO)等

应用案例：

（1）元宝槭幼株地上部分及根系光谱成像剖析

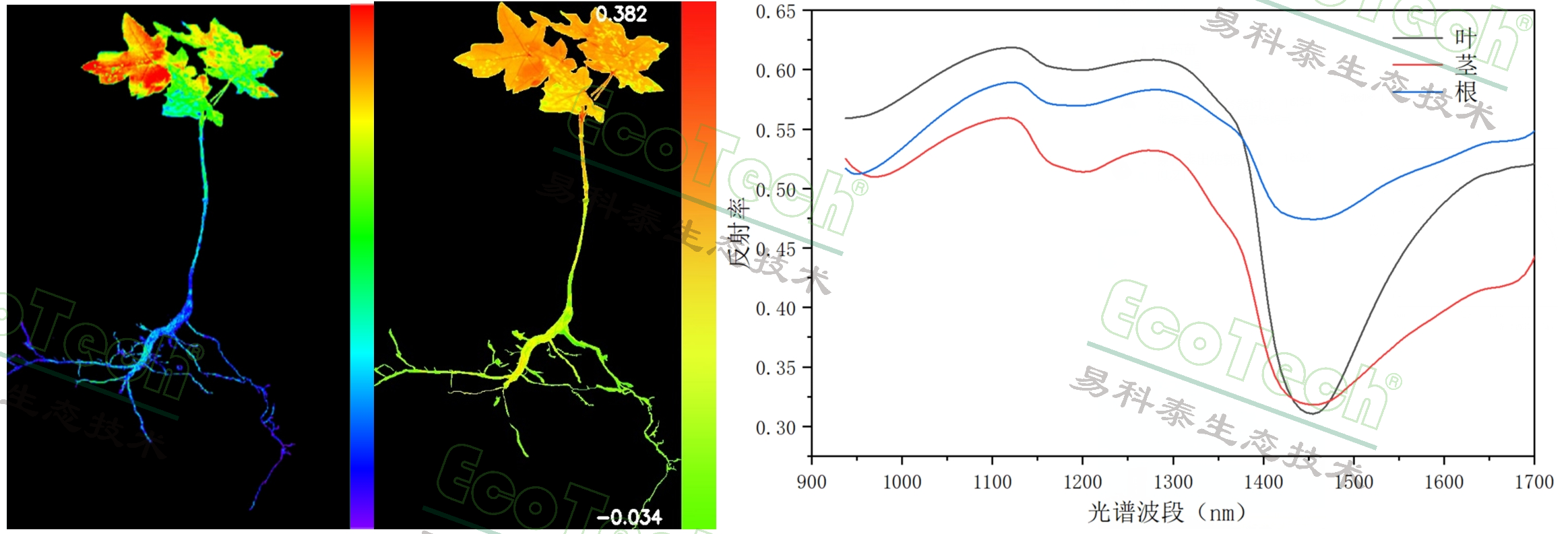

左：归一化氮素指数（NDNI）；中：比值指数R1100/R1450；右：差别部位的反射光谱

（2）木耳菜植株表型剖析：

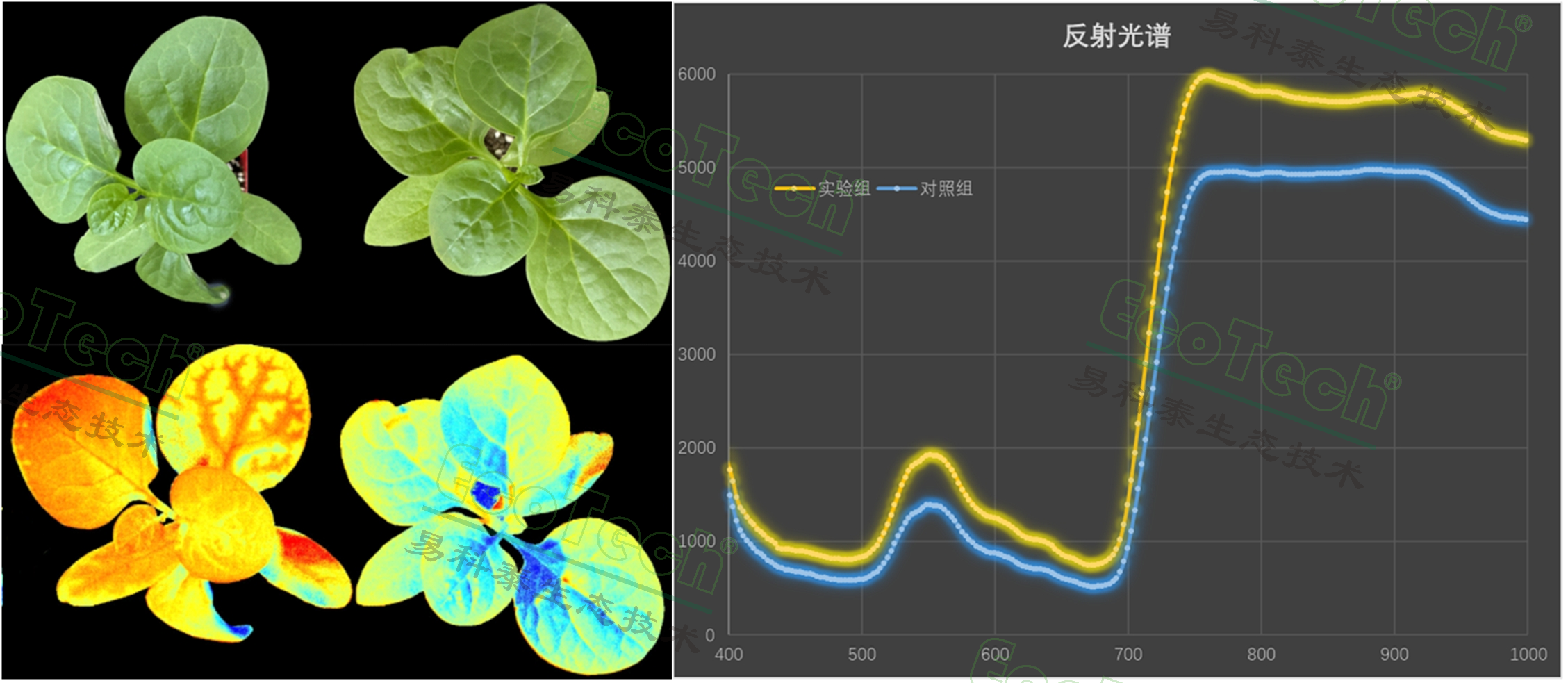

左图自上而下划分为木耳菜植株RGB成像、叶绿素荧光反射指数，左侧实验组土壤施加光相助用阻断剂后，叶绿素荧光指数显著上升并沿叶脉扩散，右图为反射光谱

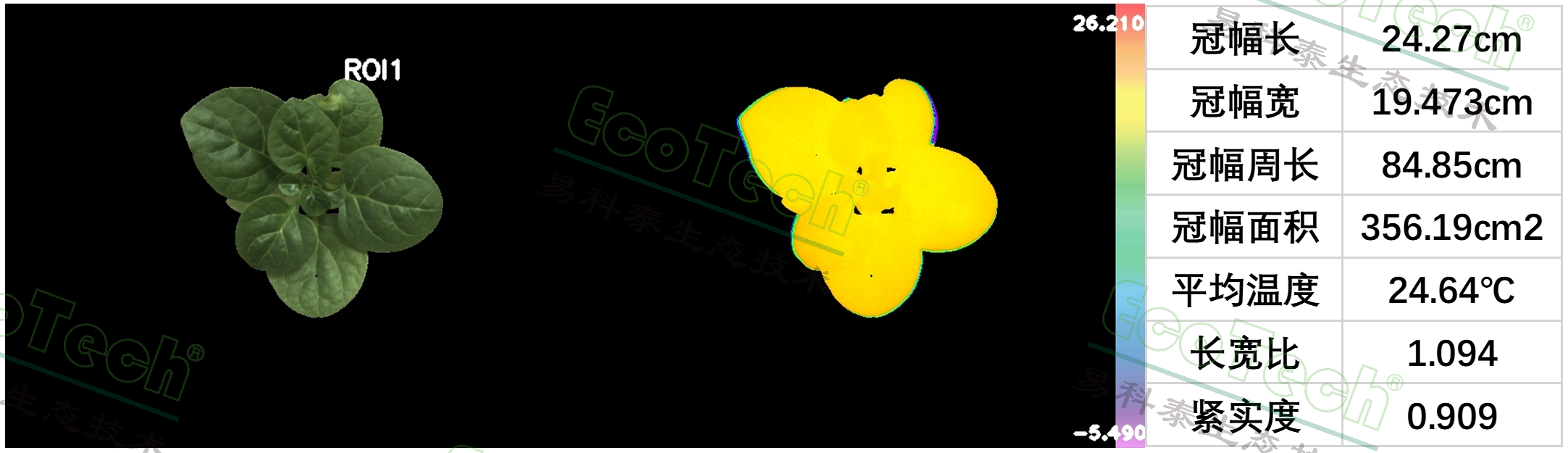

上图为木耳菜Thermo-RGB成像融合剖析结果
